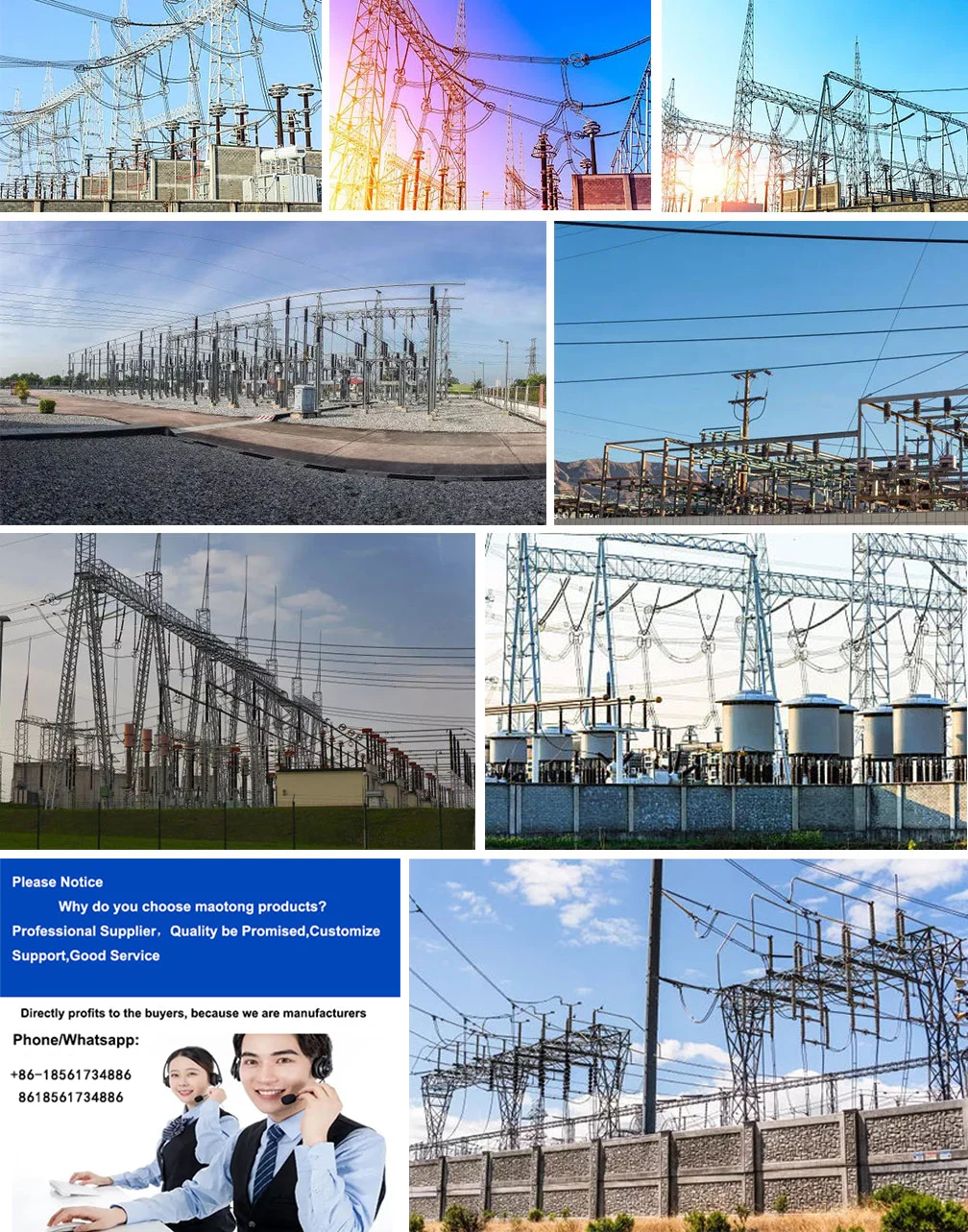

ٹرانسفارمر الیکٹرک ٹرانسمیشن سب اسٹیشن ڈھانچہ 220KV

چین مینوفیکچررز ماؤ ٹونگ کے ذریعہ اعلی معیار کے ٹرانسفارمر الیکٹرک ٹرانسمیشن سب اسٹیشن ڈھانچہ 220KV پیش کیا جاتا ہے۔ ٹرانسفارمر الیکٹرک ٹرانسمیشن سب اسٹیشن ڈھانچہ 220KV خریدیں جو کم قیمت کے ساتھ براہ راست اعلی معیار کا ہے۔ ماؤٹونگ ® پروفیشنل ٹرانسمیشن الیکٹرک سب اسٹیشن ، سب اسٹیشنوں کی درجہ بندی اور خصوصیات کو مختصر طور پر بیان کیا جاتا ہے۔ جب یہ پاور گرڈ کی بات آتی ہے تو ، آپ سب اسٹیشنوں کے بغیر نہیں کرسکتے ہیں۔ ایک سب اسٹیشن وولٹیجز کو تبدیل کرنے ، بجلی کا تبادلہ کرنے ، اور برقی توانائی کو جمع کرنے اور تقسیم کرنے کے لئے پاور نیٹ ورک میں لائنوں کے سنگم پر ایک سہولت ہے۔


اگر سب اسٹیشن کی ترتیب کے مطابق تقسیم کیا گیا ہے تو ، سب اسٹیشن کو عام طور پر بیرونی سب اسٹیشن ، انڈور سب اسٹیشن اور زیرزمین سب اسٹیشن میں تقسیم کیا جاسکتا ہے۔ اہم ٹرانسفارمر اور اہم ہائی وولٹیج بجلی کے سامان کی ترتیب کے مطابق انڈور سب اسٹیشنوں کو آل انڈور سب اسٹیشنوں اور آدھے انڈور سب اسٹیشنوں میں تقسیم کیا جاتا ہے۔ آؤٹ ڈور سب اسٹیشن ، مین ٹرانسفارمر اور اہم ہائی وولٹیج برقی آلات باہر کا اہتمام کیا جاتا ہے۔

اس انتظام میں ایک بڑے علاقے پر قبضہ ہے ، اور بجلی کے آلات اور عمارتیں مختلف قسم کے فاصلے کی ضروریات کو پوری طرح سے پورا کرسکتی ہیں ، جیسے بجلی کی حفاظت کا فاصلہ ، آگ کا فاصلہ ، وغیرہ ، جو آپریشن ، بحالی اور نظر ثانی کے لئے آسان ہے۔ یہ مضافاتی یا دیہی علاقوں میں تعمیر کے لئے موزوں ہے۔

انڈور میں پورا انڈور سب اسٹیشن ، اہم ٹرانسفارمر اور تمام اعلی اور کم وولٹیج برقی آلات کا انتظام انڈور میں کیا جاتا ہے۔ اس قسم کا سب اسٹیشن کل فرش کے علاقے کو کم کرتا ہے ، لیکن اس کی عمارت کے اندرونی ترتیب کے ل higher زیادہ تقاضے ہیں۔ اس میں کمپیکٹ ، اونچائی کے بڑے فرق اور مختلف منزلہ اونچائی کی خصوصیات ہیں ، جو آس پاس کے زمین کی تزئین کی ضروریات کو پورا کرنا آسان ہے۔ شہری گنجان آباد علاقوں کے لئے موزوں ہے ، یا ساحلی علاقوں ، نمک جھیلوں ، کیمیائی پودوں اور دیگر علاقوں میں واقع ہے جس میں اعلی سطح پر ہوا کی آلودگی ہے۔

آدھے انڈور سب اسٹیشنوں ، بیرونی ، انڈور اسٹیشن میں مرکزی ٹرانسفارمر یا اہم ہائی وولٹیج بجلی کے سامان کی ترتیب کو علاقے کو بچانے کے راستے میں ملایا گیا ، گردونواح کے ساتھ خوبصورت ہم آہنگی ، سازوسامان آپریشن کی حالت اور آؤٹ ڈور ٹائپ ٹرانسفارمر سب اسٹیشن ، معیشت میں نسبتا low کم لاگت کے فوائد نسبتا developed چھوٹے شہروں کے ساتھ ساتھ ماحولیات اور تکنیکی طور پر ہم آہنگی کی ضرورت ہے۔



زیرزمین سب اسٹیشنوں کو مکمل طور پر زیر زمین سب اسٹیشنوں اور نیم انڈر گراؤنڈ سب اسٹیشنوں میں تقسیم کیا گیا ہے۔ پورے زیرزمین سب اسٹیشن کی مرکزی عمارت زیر زمین تعمیر کی گئی ہے ، اور زیر زمین عمارت میں اہم ٹرانسفارمر اور دیگر اہم بجلی کا سامان نصب ہے۔

صرف تھوڑی بہت عمارتیں جیسے سب اسٹیشن وینٹ اور آلات ، اہلکاروں کے داخلی راستے اور اخراجات زمین پر بنائے جاتے ہیں ، نیز ٹھنڈک کے سامان اور بڑے مین ٹرانسفارمر کا مرکزی کنٹرول روم جو زمین پر ترتیب دیا جاسکتا ہے۔ نیم انڈر گراؤنڈ سب اسٹیشن بنیادی طور پر زیر زمین عمارتیں ہیں ، اور اہم ٹرانسفارمر یا دیگر اہم بجلی کے سامان جزوی طور پر زیر زمین عمارتوں میں نصب ہیں۔ زیر زمین سب اسٹیشن گنجان بلٹ اپ اور گنجان آبادی والے علاقوں میں تعمیر کرنے کے لئے موزوں ہے۔

بجلی کے نظام میں سب اسٹیشن کی حیثیت اور کام کے مطابق ، سب اسٹیشن کو عام طور پر حب سب اسٹیشن ، علاقائی اہم سب اسٹیشن اور عام سب اسٹیشن میں تقسیم کیا جاسکتا ہے۔

حب سب اسٹیشن پاور سسٹم کے محور نقطہ پر واقع ہے۔ ہائی وولٹیج سائیڈ کا وولٹیج عام طور پر 500 (750) کے وی ہوتا ہے ، اور درمیانے اور کم وولٹیج سائیڈ کا وولٹیج عام طور پر 220KV (330kV) اور 35KV ہوتا ہے۔ حب سب اسٹیشن کا ہائی وولٹیج سائیڈ علاقائی پاور گرڈ سے منسلک ہے اور کئی بڑے بجلی کے ذرائع سے جڑا ہوا ہے ، اور اعلی وولٹیج کی طرف بجلی کی منتقلی کی ایک بڑی مقدار موجود ہے۔

سب اسٹیشن کئی بڑی صلاحیت والے پاور اسٹیپ ڈاون ٹرانسفارمرز سے لیس ہے ، جو علاقائی گرڈ سے بجلی ڈاؤن لوڈ کرتے ہیں اور خطے میں اہم سب اسٹیشنوں کو بجلی کی فراہمی کرتے ہیں۔ اس طرح کے سب اسٹیشن کا بوجھ سائیڈ اکثر علاقائی پاور گرڈ کا بنیادی پاور پوائنٹ ہوتا ہے۔ پورے اسٹیشن کی بجلی کی ناکامی کے بعد سسٹم کو مستحکم نقصان پہنچے گا ، بجلی کے گرڈ کا خاتمہ ، جس کے نتیجے میں بجلی کی ناکامی کا ایک بڑا علاقہ ہوگا۔

علاقائی اہم سب اسٹیشن علاقائی نیٹ ورک کے محور نقطہ پر واقع ہیں۔ ہائی وولٹیج سائیڈ کا وولٹیج عام طور پر 220 (330) کے وی ہوتا ہے ، اور درمیانے اور کم وولٹیج سائیڈ کا وولٹیج عام طور پر 110KV اور 35KV یا 10KV ہوتا ہے۔ اس قسم کا سب اسٹیشن بنیادی طور پر علاقائی پاور گرڈ سے پاور ڈاؤن لوڈ کرتا ہے اور علاقائی تقسیم کے نیٹ ورک کو یا براہ راست صارفین کو بجلی فراہم کرتا ہے۔ پورے اسٹیشن کی بجلی کی ناکامی کے بعد ، یہ علاقائی پاور گرڈ کے خاتمے کا سبب بن سکتا ہے اور پورے خطے کی بجلی کی فراہمی کو متاثر کرسکتا ہے۔

اس قسم کے سب اسٹیشن میں مختلف خطوں میں مختلف بجلی کے گرڈ ڈھانچے کی وجہ سے مرکزی بجلی کی وائرنگ کے ل different مختلف ضروریات ہیں۔ مثال کے طور پر ، جب علاقائی پاور گرڈ ڈھانچہ مضبوط ہے اور N-1 (یا N-2) ترتیب کا احساس ہوجاتا ہے تو ، سب اسٹیشن کی برقی اہم وائرنگ کی وشوسنییتا کی ضرورت نسبتا کم ہوجاتی ہے۔

ایک عام سب اسٹیشن ضلعی نیٹ ورک کے آخر میں واقع ہے ، جسے ٹرمینل سب اسٹیشن بھی کہا جاتا ہے۔ ہائی وولٹیج سائیڈ وولٹیج زیادہ تر 110KV ہے ، بلکہ 220KV بھی ہے ، اور درمیانی اور کم وولٹیج سائیڈ وولٹیج عام طور پر 35KV اور 10KV ہے۔ یہاں ہائی وولٹیج سائیڈ 110KV یا 220KV بھی براہ راست نیچے 35KV یا 10KV تک ہے۔ مرحلہ وار بجلی کی فراہمی قریبی صارفین یا کاروبار استعمال کرتی ہے۔ پورے اسٹیشن کی بجلی کی ناکامی کے بعد ، صرف قریبی صارفین اور کاروباری اداروں کو متاثر کیا جاتا ہے ، اور اثر کا دائرہ کم ہے۔
