پاور لائن ٹاور زاویہ اسٹیل ٹیوبلر جالی ٹاور

چین کے مینوفیکچررز ماؤ ٹونگ کے ذریعہ اعلی معیار کا پاور لائن ٹاور اینگل اسٹیل ٹیوبلر لیٹیس ٹاور پیش کیا جاتا ہے۔ Qingdao Maotong

ذہین سب اسٹیشن

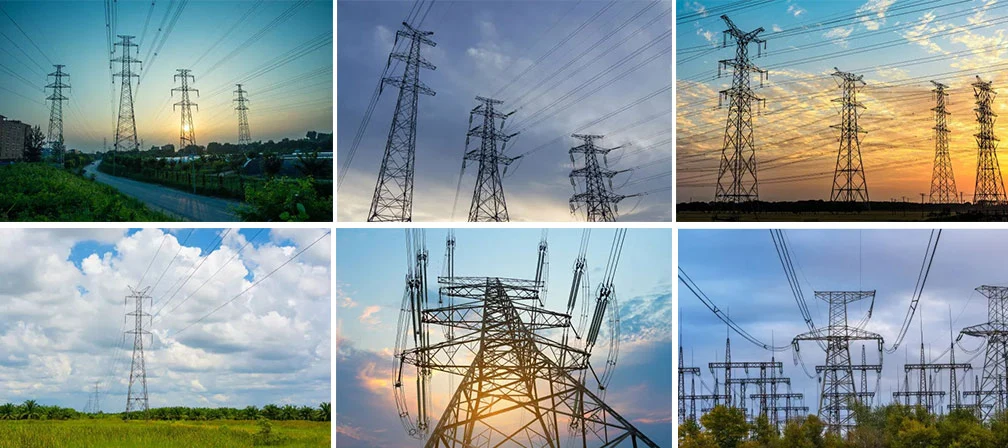

پاور ٹاور، جسے ٹرانسمیشن لائن ٹاور بھی کہا جاتا ہے، اس کی شکل کے مطابق عام طور پر تقسیم کیا جاتا ہے: شیشے کی قسم، بلی کے سر کی قسم، قسم پر، خشک قسم اور بالٹی کی قسم پانچ، پوائنٹس کے استعمال کے مطابق یہ ہیں: ٹینشننگ ٹاور، لکیری ٹاور، کارنر ٹاور، ٹرانسپوزیشن ٹاور (وائر فیز پوزیشن ٹاور کو تبدیل کریں)، ٹرمینل ٹاور اور اسپین ٹاور وغیرہ، ان کی ساختی خصوصیات یہ ہیں کہ ٹاور کی تمام اقسام اسپیس ٹرس ڈھانچہ ہیں، چھڑی بنیادی طور پر سنگل مساوی زاویہ اسٹیل یا اسٹیل پر مشتمل ہوتی ہے۔ مرکب زاویہ سٹیل، مواد عام طور پر Q235 (A3F) اور Q345 (16Mn) ہے، اور سلاخوں کے درمیان کنکشن موٹے بولٹ سے بنا ہے. بولٹ شیئر کنکشن کے ذریعے، پورا ٹاور زاویہ اسٹیل پر مشتمل ہے، اسٹیل پلیٹ اور بولٹ کو جوڑتا ہے، انفرادی حصوں جیسے ٹاور فٹ کو کئی اسٹیل پلیٹ کے ذریعے ایک جزو میں ویلڈ کیا جاتا ہے، اس لیے ہاٹ ڈِپ گیلوانائزنگ، نقل و حمل اور تعمیراتی کام انتہائی آسان ہے۔ 60 میٹر سے کم اونچائی والے ٹاور کے لیے، ٹاور کے اہم مواد میں سے ایک پر پاؤں کے ناخن لگائے جاتے ہیں تاکہ تعمیراتی عملے کو ٹاور پر چڑھنے میں آسانی ہو۔

ٹاور کی ساخت:

پورا ٹاور بنیادی طور پر تین حصوں پر مشتمل ہے: ٹاور کا سر، ٹاور کا باڈی اور ٹاور ٹانگیں۔ اگر یہ کیبل ہے تو ٹاور بھی کیبل کے حصے کو بڑھاتا ہے۔ ٹاور کی ٹانگ سے ٹاور کراس سیکشن تک ٹاور ہیڈ کے اوپر والے حصے سے ڈرامائی طور پر (ٹوٹی ہوئی لکیر) تبدیل ہوتی ہے، اگر سیکشن میں کوئی تیزی سے تبدیلی نہیں ہوتی ہے، تو ٹاور کے سر کے اوپر نچلی تار کا نچلا کراس بازو۔ ٹاور کی ٹانگوں کی بنیاد کے اوپر تولہ کا حصہ پائلن کہلاتا ہے۔ پائلون اور پائلن کے درمیان والے حصے کو پائلن کہتے ہیں۔

تکنیکی پیرامیٹرز:

1، وولٹیج: 10kv-220kv (اپنی مرضی کے مطابق وولٹیج)
2. ماڈل: لکیری ٹاور، کارنر ٹاور، ٹرمینل ٹاور، برانچ ٹاور؛ سنگل اور ڈبل لوپ؛ یہ کیبل بریکٹ، گرفتاری بریکٹ اور انسولیٹر بورڈ بریکٹ کے ساتھ منسلک کیا جا سکتا ہے.
3، ہوا کا بنیادی دباؤ: w0= 0.35-0.95KN/m2
4، زلزلے کی مضبوطی کی شدت: 8 ڈگری اور 8 ڈگری سے کم رقبہ
5، فاؤنڈیشن برداشت کرنے کی گنجائش: 100 اور 200 KN/m2 اوپر
6، برف کی موٹائی: 1¤10 ملی میٹر
7، کھڑا ہونا: â¤1/1000
8. علاج: گرم ڈِپ galvanizing
9. نفاذ کا معیار: قومی معیار
