الیکٹریکل سب اسٹیشن کے لیے جستی 400KV اسٹیل کا ڈھانچہ

ماو ٹونگ الیکٹریکل سب اسٹیشن مینوفیکچررز، سپلائرز اور برآمد کنندگان کے لیے چین کا ایک معروف جستی 400KV اسٹیل ڈھانچہ ہے۔ Qingdao Maotong

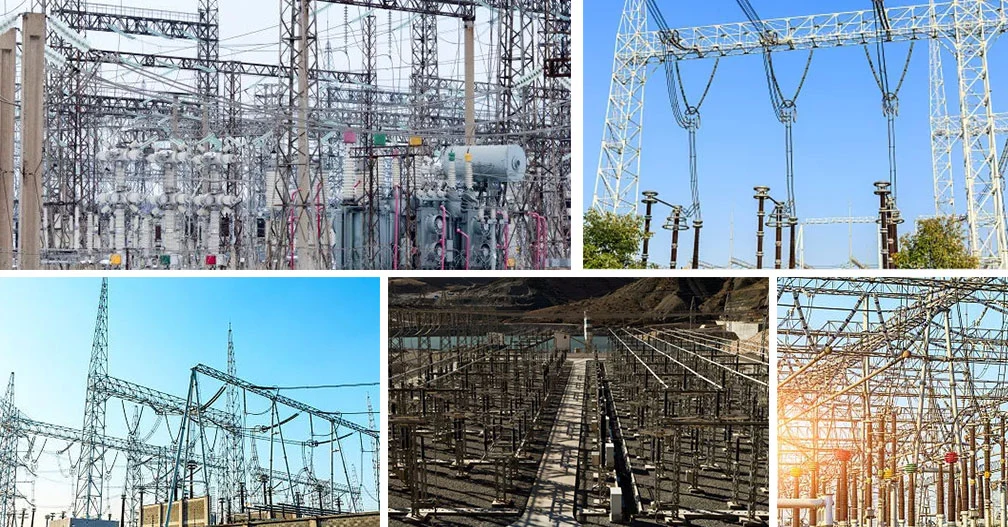

سب سٹیشن کا فن تعمیر سب سٹیشن ہے۔

سب سٹیشن اور دیگر بیرونی تار، عام نام کے مرکزی سپورٹ ڈھانچے کا سامان۔ اس کا تعین وولٹیج کی سطح، پیمانے، سازوسامان کی ترتیب، تعمیر اور آپریشن کے حالات اور مقامی آب و ہوا کے حالات کے مطابق کیا جاتا ہے۔ بجلی کی نوعیت کے مطابق، مختلف وولٹیج کی سطحوں کو تاروں، تاروں کو زمین پر اور تاروں کو ڈھانچے کے درمیان ایک خاص فاصلہ درکار ہوتا ہے۔ لہذا، سب اسٹیشن کا ڈھانچہ اونچے کالموں اور چھوٹے حصوں کی خصوصیت رکھتا ہے، جو بڑی لچک کی ساخت سے تعلق رکھتا ہے۔ تکنیکی ترتیب کی قسم کی درجہ بندی کے لحاظ سے، درمیانی ترتیب، نصف اونچائی لے آؤٹ اور اعلی ترتیب ہیں۔ نیم ہائی لے آؤٹ اور ہائی لے آؤٹ بنیادی طور پر ہائی وولٹیج لیول والے سب اسٹیشن میں استعمال ہوتے ہیں۔

اس وقت، الیکٹریفائیڈ ریلوے ٹریکشن سب اسٹیشن درمیانے سائز کے ہیں۔ اس کے مقصد کی درجہ بندی کے لحاظ سے، ساخت کو تار کے فریم، بس کے فریم، مرکزی دروازے کے فریم، کونے کے فریم، ٹرانسفارمر کے امتزاج کے فریم، سنگل راڈ کے سامان کی بریکٹ وغیرہ میں تقسیم کیا گیا ہے۔ فن تعمیر کی ظاہری درجہ بندی کے لحاظ سے، عام طور پر استعمال ہونے والی شکلیں آرکیٹیکچر میں اے ایچ ٹائپ ان/آؤٹ آرکیٹیکچر، اے پی ٹائپ لائٹننگ راڈ سپورٹ ان/آؤٹ آرکیٹیکچر، اے پی ٹائپ آرکیٹیکچر، اے؟ فن تعمیر کی قسم، پی قسم کا فن تعمیر، کونے کا فن تعمیر، بڑی شکل کا فن تعمیر، فن تعمیر کے اندر اور باہر پل لائن کے ساتھ۔ فن تعمیر پر دباؤ کے لحاظ سے، فن تعمیر کی تین اقسام ہیں: انٹرمیڈیٹ آرکیٹیکچر، ٹرمینل آرکیٹیکچر اور ڈرا وائر آرکیٹیکچر۔

فن تعمیر کی ترتیب کی شکل اور شکل وولٹیج کی سطح، تار اور سب اسٹیشن کے سامان کی ترتیب سے طے کی جاتی ہے۔ فن تعمیر میں استعمال ہونے والے مواد کا تعلق خود فن تعمیر کے بوجھ سے ہے۔ سب سٹیشن کی وولٹیج کی سطح زیادہ ہے، خود فن تعمیر کا بوجھ بڑا ہے، اور وولٹیج کی سطح کم ہے، اور خود فن تعمیر کا بوجھ کم ہے۔ مختلف مواد کے فن تعمیر میں اس کے متعلقہ فوائد اور نقصانات اور اطلاق کی گنجائش ہے۔

سب اسٹیشن کے لیے بجلی سے بچاؤ کا سامان

سب اسٹیشن بجلی سے بچاؤ کے آلات سے بھی لیس ہے، خاص طور پر بجلی کی سلاخوں اور گرفتاریوں سے۔ بجلی کی سلاخوں کو سب سٹیشن کو براہ راست بجلی سے ٹکرانے سے روکنے کے لئے ڈیزائن کیا گیا ہے جو بجلی کو اپنے اندر خارج کرے گا اور بجلی کا کرنٹ زمین پر لے آئے گا۔ جب گرج سب اسٹیشن کے قریب لائن پر آتی ہے، تو گرج کی لہر تار کے ساتھ سب اسٹیشن میں داخل ہوگی اور اوور وولٹیج پیدا کرے گی۔ اس کے علاوہ سرکٹ بریکر آپریشن بھی اوور وولٹیج کا سبب بن سکتا ہے۔ گرفتار کرنے والے کا کام یہ ہے کہ جب اوور وولٹیج ایک خاص حد سے بڑھ جائے تو وولٹیج کو کم کرنے کے لیے خود بخود زمین پر خارج ہو جاتا ہے۔ خارج ہونے کے بعد، نظام کے معمول کے آپریشن کو یقینی بنانے کے لیے سامان خود بخود آرک کو بجھا دیتا ہے۔ اس وقت، سب سے زیادہ استعمال زنک آکسائڈ گرفتاری ہے.
