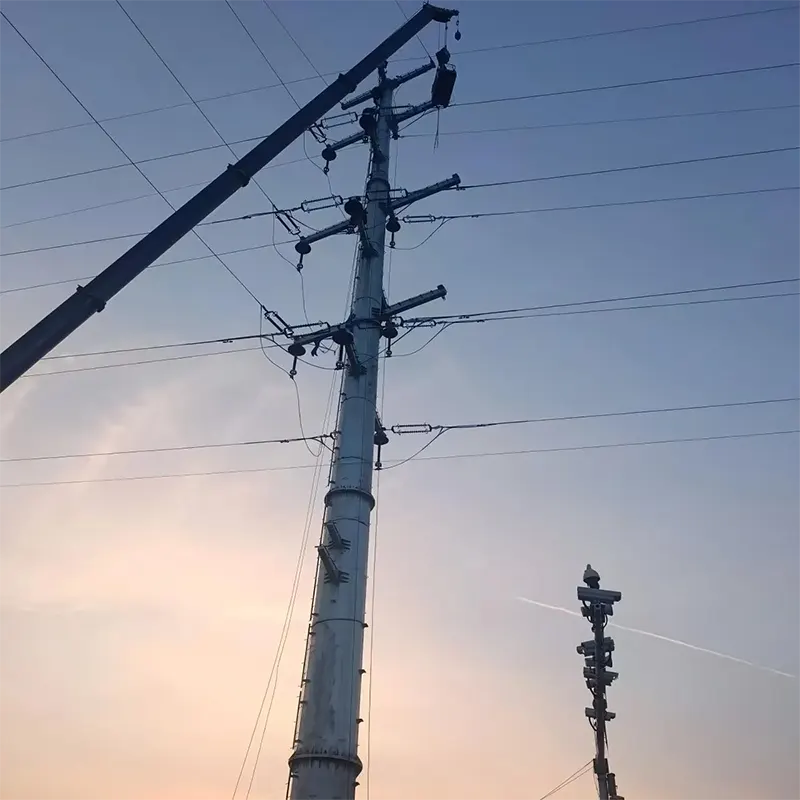

220kV پاور ٹرانسمیشن پائپ ٹاور

220kV پاور ٹرانسمیشن پائپ ٹاور زاویہ سٹیل کے ارکان کی کھلی جالی کو کھوکھلی، ٹیپرڈ پولی گونل اسٹیل شافٹ سے بدل دیتا ہے — عام طور پر 12 رخا یا 16 رخا، جو سٹیل پلیٹ کو شنک میں موڑنے اور طولانی سیون کو ویلڈنگ کرنے سے بنتا ہے۔ نتیجہ ایک ڈھانچہ ہے جو ڈرامائی طور پر پتلا اور اسی صلاحیت کے جالی ٹاور سے زیادہ ہلکا ہے۔

اس سے فرق کیوں پڑتا ہے؟ کیونکہ زمین کسی بھی ٹرانسمیشن لائن کا سب سے مہنگا حصہ ہے۔ 220kV پاور ٹرانسمیشن پائپ ٹاور کو 6-9 میٹر کے مربع بیس کی ضرورت ہے۔ اسی وولٹیج کے پائپ ٹاور کو شافٹ سے بمشکل بڑی فاؤنڈیشن کی ضرورت ہوتی ہے۔ جہاں دائیں طرف کا راستہ تنگ ہے، زمین مہنگی ہے، یا کمیونٹیز ان کے خیال میں "بجلی کے پائلنز" پر اعتراض کرتی ہیں - پائپ ٹاور وہ ڈیزائن ہے جو منصوبوں کو حرکت میں رکھتا ہے۔

ٹرانسمیشن پائپ ٹاور کی ساخت اور مواد

شافٹ کو ہاٹ رولڈ اسٹیل پلیٹ (Q345/Q355) سے ایک ٹیپرڈ پولیگون میں جھکا ہوا ہے اور سیون کے ساتھ ڈوبی ہوئی آرک ویلڈنگ کے ساتھ ویلڈ کیا گیا ہے۔ حصوں کو سلپ جوائنٹ آستین یا فلینج کنکشن کے ساتھ جوڑا جاتا ہے، اور اوپر والے شافٹ پر کراس آرمز بولٹ۔

شافٹ پلیٹ: Q345/Q355، اونچائی اور بوجھ کے لحاظ سے 6–30 ملی میٹر موٹائی

سیکشن کنکشن: اندرونی سلپ جوائنٹ (آستین) یا بولڈ فلینج کی انگوٹھیاں

کراس آرمز: جالی یا نلی نما، سنگل یا ڈبل ​​سرکٹ کنفیگریشن

بیس: اینکر بولٹ پر بولٹڈ بیس پلیٹ، یا ڈائریکٹ ایمبیڈڈ شافٹ

ختم: ہاٹ ڈِپ جستی فی ISO 1461، 85 µm کم از کم

اونچائی: 25m - 60m معیاری؛ درخواست پر دستیاب اعلی ڈیزائن

پائپ ٹاور کا ایک اہم فائدہ اس کی ٹورسنل سختی ہے۔ ایک جالی دار ٹاور اپنے بریکنگ نیٹ ورک کے ذریعے گھما جانے کی مزاحمت کرتا ہے۔ بند پولی گونل شافٹ موروثی طور پر ٹارشن کے خلاف مزاحمت کرتا ہے - یہی وجہ ہے کہ پائپ ٹاورز غیر متوازن کنڈکٹر لوڈنگ کو سنبھالتے ہیں اور بھاری زاویہ بہت خوبصورتی سے موڑتے ہیں۔

کلیدی خصوصیات اور فوائد

لینڈ فٹ پرنٹ میں 70 فیصد تک کمی

ایک 220kV پاور ٹرانسمیشن پائپ ٹاور کو مساوی جالی ٹاور کے فاؤنڈیشن ایریا کے تقریباً ایک تہائی حصے کی ضرورت ہوتی ہے۔ 50 کلومیٹر لائن پر، یہ فرق ہزاروں مربع میٹر معاوضہ شدہ زمین کو بچا سکتا ہے - اکثر پروجیکٹ کی منظوری اور تعطل کے درمیان فرق۔

پڑوس کے لیے دوستانہ پروفائل

پتلا شافٹ بصری طور پر "پائلون" کے بجائے "کھمبے" کے طور پر پڑھتا ہے۔ کمیونٹیز اور منصوبہ بندی کے حکام کہیں زیادہ آسانی سے سڑکوں کے ساتھ، مضافاتی علاقوں اور رہائشی علاقوں کے قریب پائپ ٹاورز کو قبول کرتے ہیں۔ ہمارے کئی شہری منصوبوں کو بالکل ٹھیک اس لیے منظور کیا گیا تھا کہ لائن کی خصوصیت نے پائپ ٹاورز کا مطالبہ کیا تھا۔

سپیریئر ٹورسنل طاقت

بند کثیر الاضلاع سیکشن شافٹ کو گھومنے والے بوجھ کے خلاف اعلی مزاحمت فراہم کرتا ہے۔ یہ پائپ ٹاورز کو زاویہ اور ٹرمینل پوزیشنوں کے لیے مثالی بناتا ہے جہاں غیر متوازن کنڈکٹر تناؤ جالی کے ڈھانچے کو دبا دے گا۔

تیزی سے تعمیر، کم سائٹ کام

کم ممبران کا مطلب ہے تیز اسمبلی: ایک ڈبل سرکٹ 220kV پاور ٹرانسمیشن پائپ ٹاور کو ایک چھوٹا عملہ ایک کرین کے ساتھ 1-2 دنوں میں کھڑا کر سکتا ہے، بمقابلہ جالی ٹاور کے لیے 3-5 دن۔ کم سائٹ لیبر، کم کرینیج، کم موسم کی نمائش۔

صاف، کم دیکھ بھال کا ڈیزائن

بریکنگ نیٹ ورک کا مطلب ہے کہ پرندوں کے گھونسلے کے لیے کوئی جگہ نہیں، چڑھنے کے کم خطرات، اور مستقبل میں آسان دیکھ بھال۔ جستی شافٹ کی سطح ہموار اور خود نکاسی ہے، پانی اور گندگی کو مؤثر طریقے سے بہا رہی ہے۔

مصنوعات کی وضاحتیں

عام ایپلی کیشنز

220kV پاور ٹرانسمیشن پائپ ٹاور مینوفیکچرر اور سپلائی کرنے والے کے طور پر، MTtower ان ٹاورز کو بڑی تعداد میں فیکٹری سے براہ راست قیمتوں پر فراہم کرتا ہے:

زرعی زمین کے ذریعے 220kV لائنیں جہاں فٹ پرنٹ معاوضہ ایک بڑی لاگت ہے۔

شہری اور مضافاتی کوریڈورز جس میں دائیں طرف کا راستہ محدود ہے۔

ہائی وے اور ریلوے سے ملحقہ راستے جہاں جمالیات اہمیت رکھتی ہیں۔

سب اسٹیشن کے اندراج اور باہر نکلنے کے ڈھانچے (ٹرمینل پائپ ٹاورز)

ونڈ فارم اور پی وی پلانٹ 220kV کلیکشن اور ایکسپورٹ لائنز

دائیں راستے کو چوڑا کیے بغیر موجودہ 110kV کوریڈورز کو 220kV پر اپ گریڈ کرنا

اکثر پوچھے گئے سوالات

س: پائپ ٹاور کب ایک جالی ٹاور سے زیادہ معنی رکھتا ہے؟

A: جب زمین کا معاوضہ مہنگا ہوتا ہے، راستہ تنگ ہوتا ہے، یا جمالیات کا معاملہ ہوتا ہے — شہری علاقے، کھیتی باڑی، شاہراہیں، اور سب اسٹیشن کے راستے۔ اگر زمین سستی ہے اور لائن کھلے ملک سے گزرتی ہے تو، جالی والا ٹاور عام طور پر زیادہ اقتصادی ہوتا ہے۔ ہم آپ کے راستے کے لیے دونوں اختیارات خرچ کر سکتے ہیں۔

سوال: 220kV پاور ٹرانسمیشن پائپ ٹاور کیسے کھڑا کیا جاتا ہے؟

A: سیکشنز کو کرین کے ذریعے اٹھایا جاتا ہے اور سلپ جوائنٹ یا فلینج کنکشن کے ذریعے جوڑ دیا جاتا ہے، نیچے والا حصہ پہلے۔ کراس آرمز زمین پر پہلے سے جمع ہوتے ہیں اور ایک ٹکڑے کے طور پر اٹھائے جاتے ہیں۔ ایک دو سرکٹ پائپ ٹاور عام طور پر 30-60 ٹن کرین کے ساتھ 1-2 دنوں میں کھڑا ہوتا ہے۔

سوال: کیا پائپ ٹاور زاویہ اور ٹرمینل پوزیشن کو سنبھال سکتے ہیں؟

A: جی ہاں — ان کی ٹارسنل سختی انہیں زاویہ اور ٹرمینل پوزیشنوں پر خاص طور پر اچھی بناتی ہے۔ بہت سے پروجیکٹس پوری لائن کے لیے پائپ ٹاورز کا استعمال کرتے ہیں، بشمول زاویہ؛ بہت بھاری زاویوں کے لیے، ہم شافٹ کی دیوار کی موٹائی کو تقویت دیتے ہیں۔

سوال: زنک کوٹنگ کی موٹائی کیا ہے؟

A: معیاری 85 µm کم از کم فی ISO 1461۔ ساحلی یا صنعتی ماحول کے لیے، ہم تجویز کرتے ہیں 110–120 µm — درخواست پر معمولی قیمت میں اضافہ پر دستیاب ہے۔

سوال: لیڈ ٹائم اور MOQ کیا ہے؟

A: اپنی مرضی کے مطابق پائپ ٹاورز کے لیے MOQ: 1 سیٹ۔ 30 سیٹوں کے لیے ڈیلیوری: ڈیپازٹ کے بعد تقریباً 20 کام کے دنوں میں۔ ادائیگی: 30% T/T ڈپازٹ، شپمنٹ سے پہلے بیلنس۔
